マザーボードのCPUソケットとは?
パソコンのマザーボードには、CPU Socket(ソケット)というものがあります。
これは、CPU(中央演算処理装置)をマザーボードに取り付けるための場所のことです。

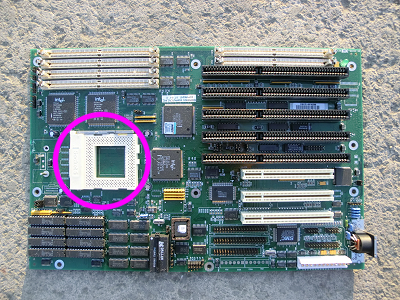

![]() 桃丸内がソケット
![]() ソケットの拡大

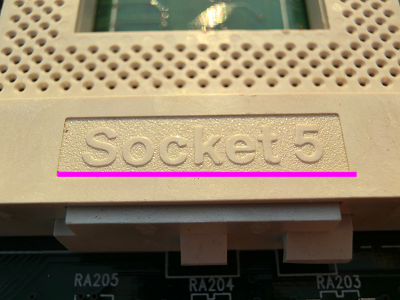

![]() ソケットの種類は、ソケットに書いてあることがある

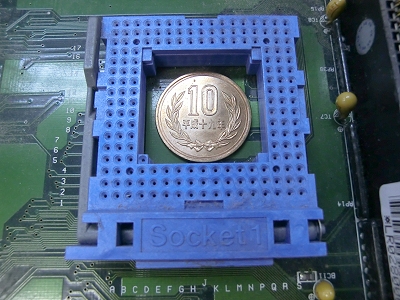

ソケットの種類は、上のようにソケットに書かれてありますが、書かれていないものもあります。 プラスチックのソケットの場合は多くが書かれており、金属のソケットの場合は、多くが書かれていません。 A基板となるマザーボードのCPUソケットCPUソケットが「Socket 1」「Socket 3」「Socket 5」「Socket 8」のものがA基板になります。 ![]() Socket 1

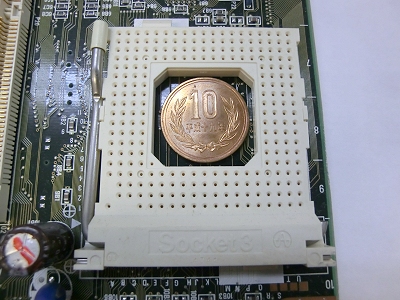

![]() Socket 3

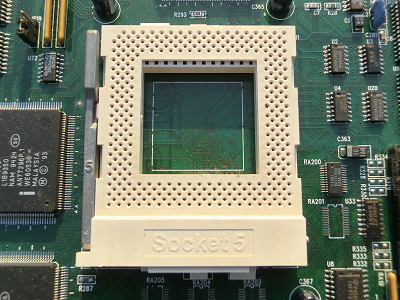

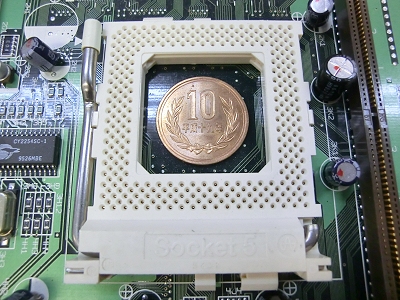

![]() Socket 5

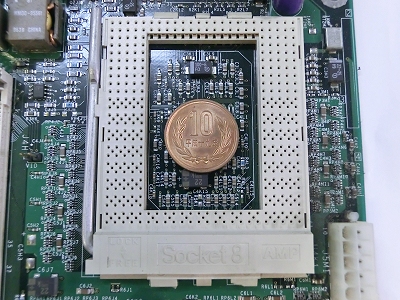

![]() Socket 8
➡ 上記は、古いものが上、新しいものが下の順に並べてあります。

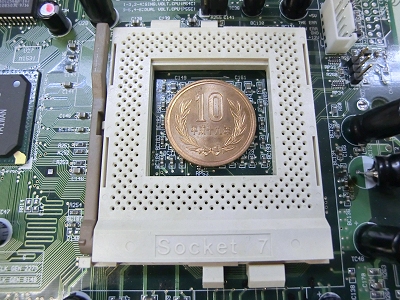

マザーボードとなるCPUソケット➡ 10円硬貨は、大きさの比較のためです。 ![]() Socket 7

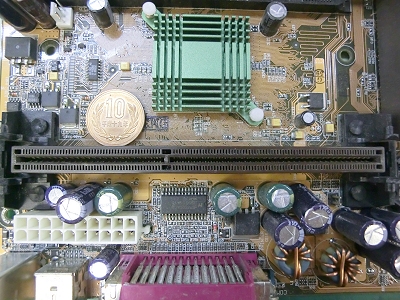

![]() Slot 1(カートリッジ型CPU用のスロット)

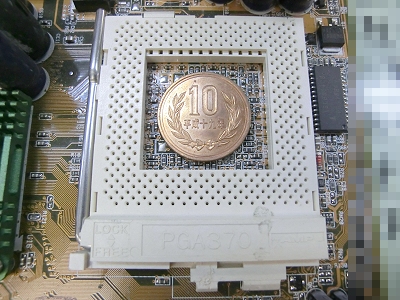

![]() Socket 370

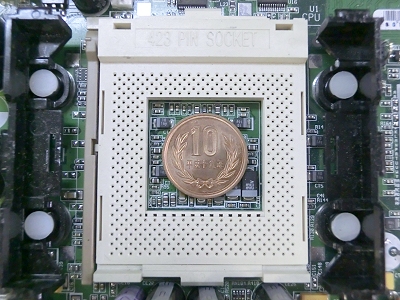

![]() Socket 423

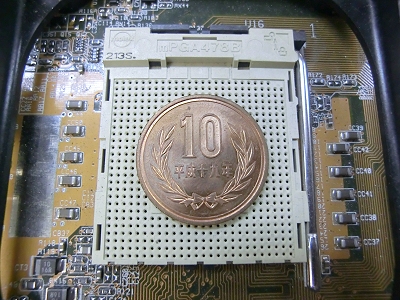

![]() Socket 478

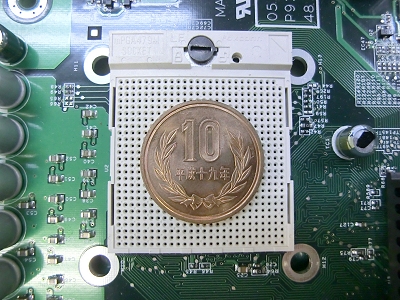

![]() Socket 479

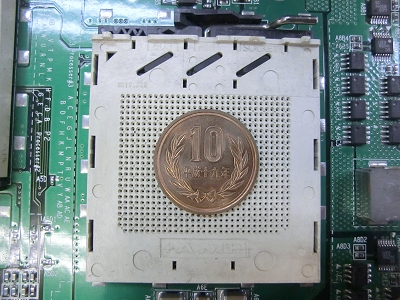

![]() Socket 603(サーバー用)

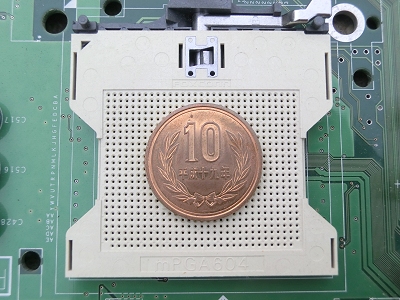

![]() Socket 604(サーバー用)

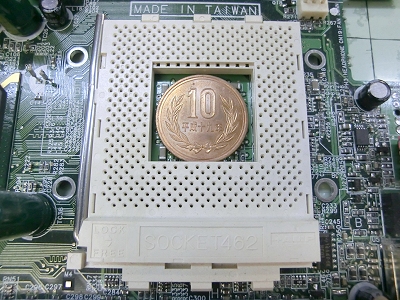

![]() Socket 462(Socket A)

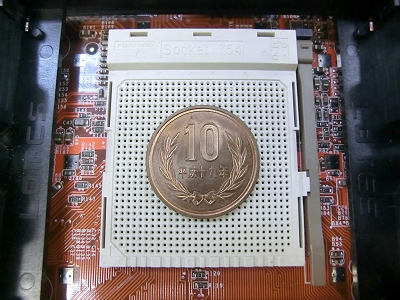

![]() Socket 754

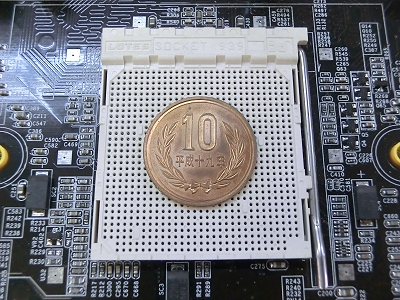

![]() Socket 939

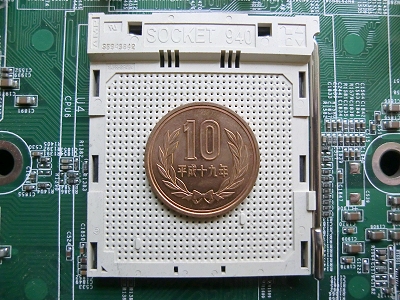

![]() Socket 940

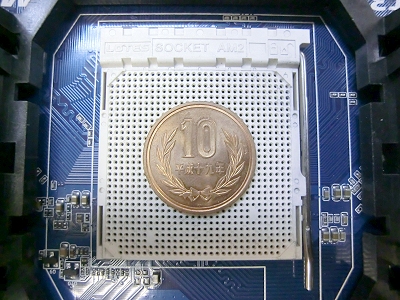

![]() Socket AM2

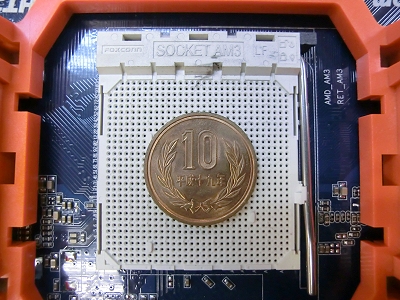

![]() Socket AM3

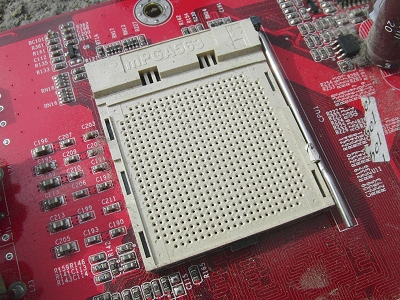

![]() Socket 563

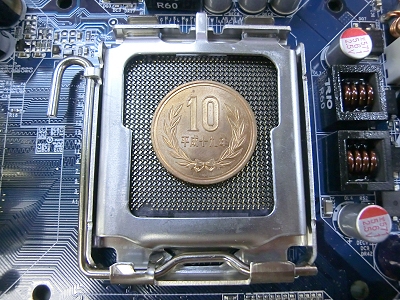

![]() LGA 775

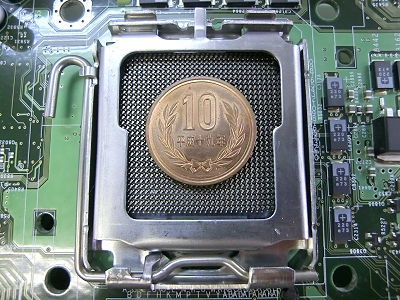

![]() LGA 771(サーバー用)

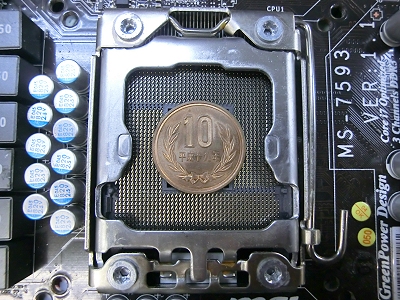

![]() LGA 1366

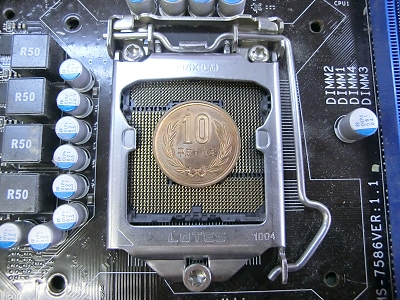

![]() LGA 1156

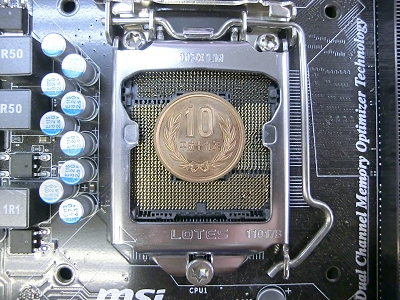

![]() LGA 1155

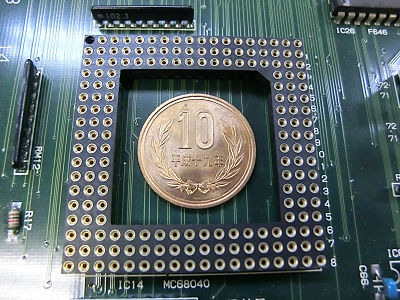

ソケットは、上記以外にも多数ありますが、追って追加する予定です。 ソケットが不明なものは?プラスチックのソケットであっても、ソケットが不明なものや、CPUが直付けされている(CPUが取り外せない)ものもあります。 ![]() ソケットが不明(種類が書かれていない)

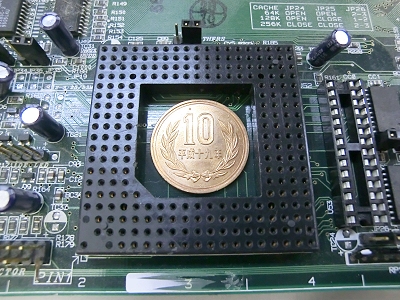

![]() ソケットが不明(種類が書かれていない)

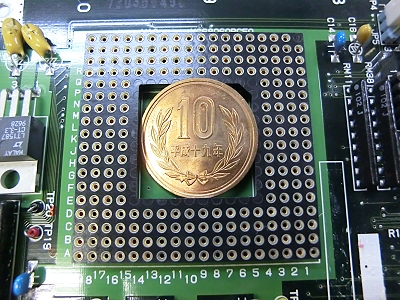

![]() ソケットが不明(種類が書かれていない)

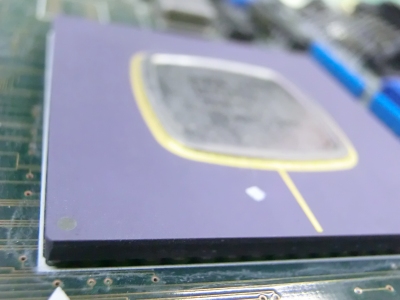

![]() CPUが直付けされている
この場合のマザーボードの評価はどうなるのか?については、 マザーボード現物を見て評価いたしますので、お問い合わせください。 CPUソケットの種類に関連するコンテンツ |
